ÖLÇÜM ESNASINDA YANINIZDA BULUNMASI GEREKENLER
Doğru duşakabin ölçüsü alabilmek için ölçüm öncesinde gerekli ekipmanları hazırlayın. Bu adım, özel ölçü duşakabin üretiminde hatasız ve güvenli bir başlangıç sağlar.
METRE
Genişlik, yükseklik ve giriş alanı ölçülerini doğru almak için kullanılır.
SU TERAZİSİ
Duvar ve zemin eğimini kontrol etmek için kullanılır. Mümkünse dijital su terazisi tercih edilmelidir.
NOT DEFTERİ
Alınan ölçüleri ve keşif notlarını kaydetmek için kullanılır. Uygunsa dijital not defteri tercih edilebilir.
1. ÜRÜN MODELİNİ SEÇİN
İlk adımda duş alanınız için uygun ürün modelini belirleyin. Kare, dikdörtgen veya düz duvar form seçimi, ölçü alma sürecinin temel başlangıç noktasıdır.
Teknik Ölçü ve Keşif Bilgilendirmesi
Duşakabin ölçülendirme, kapı açıklığı, yükseklik seçimi, duvar bitimi ve montaj keşfi sırasında dikkat edilmesi gereken teknik detaylar aşağıda profesyonel bir akışla belirtilmiştir.

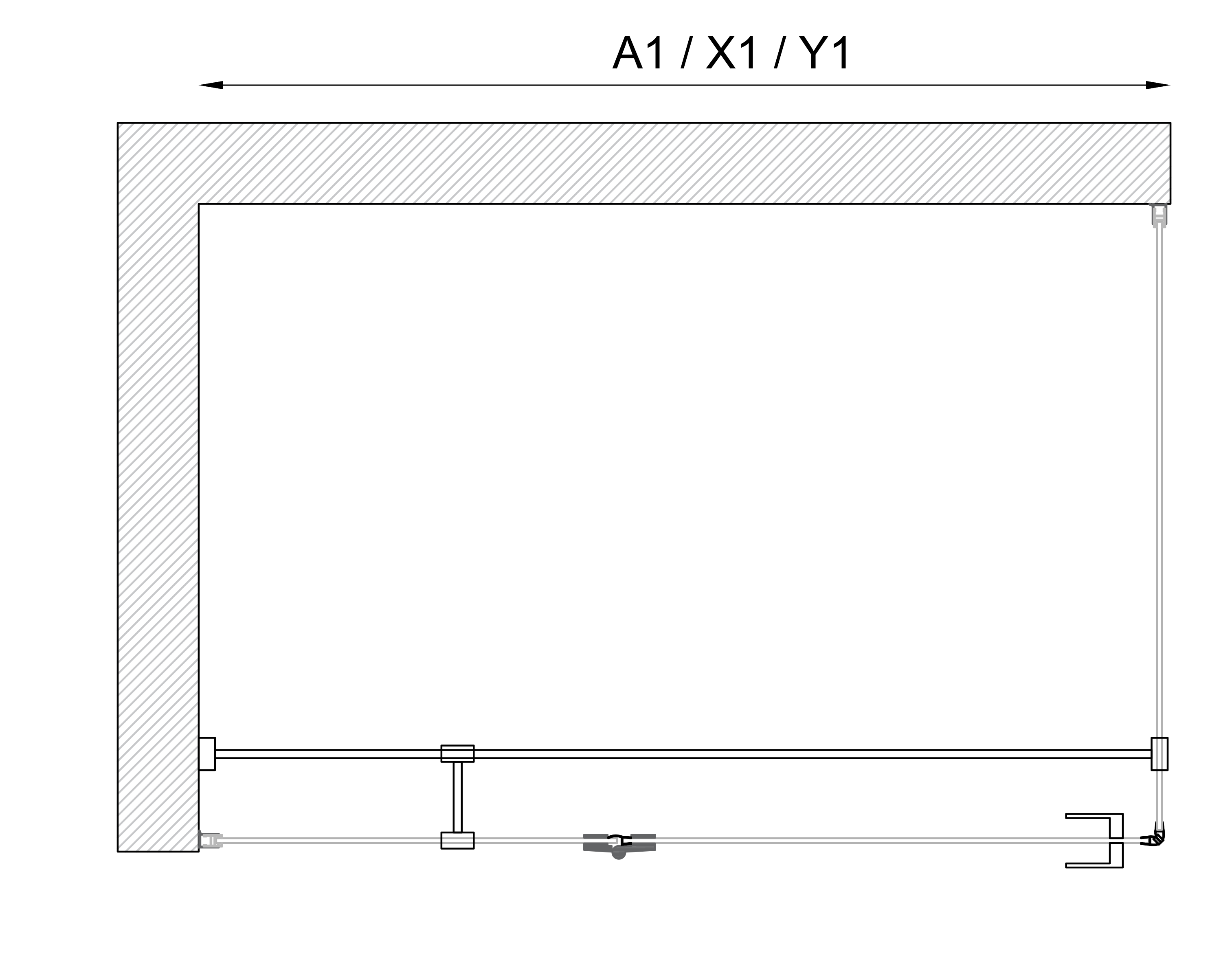

A1 / X1 / Y1 Boyutu
A1 boyutları dış boyutlardır. Duş kabinin genel boyutları duş teknesine göre uyarlanmıştır.
X1 boyutları duş kabin profilinin dış kenarına olan boyutlardır.
Y1 boyutları camın ekseni / noktasına göre olan boyutlardır.
Ürünü Nereye Yerleştiriyorsunuz?
A1 / X1 / Y1 tarafı ürünün uzun kenarını belirler. Sonraki adımlarda sistem; kapı giriş alanı, sabit cam ölçüsü ve geçiş alanını bu ölçülere göre otomatik olarak hesaplar.
- Duş teknesi üzeri duşakabin alıyorsanız: A1 ölçüsü sizin için uygun seçenektir.
- Zemin üzeri duşakabin alıyorsanız ve profilin duvardaki çizgilerinizle sıfır bitmesini istiyorsanız: X1 ölçüsü sizin için uygun olacaktır.
- Zemin üzeri duşakabin alıyorsanız ve duvar çizgilerinizi / kaplama birleşimlerinizi kapatmak istiyorsanız: Y1 ölçüsünü seçmeniz gerekir.

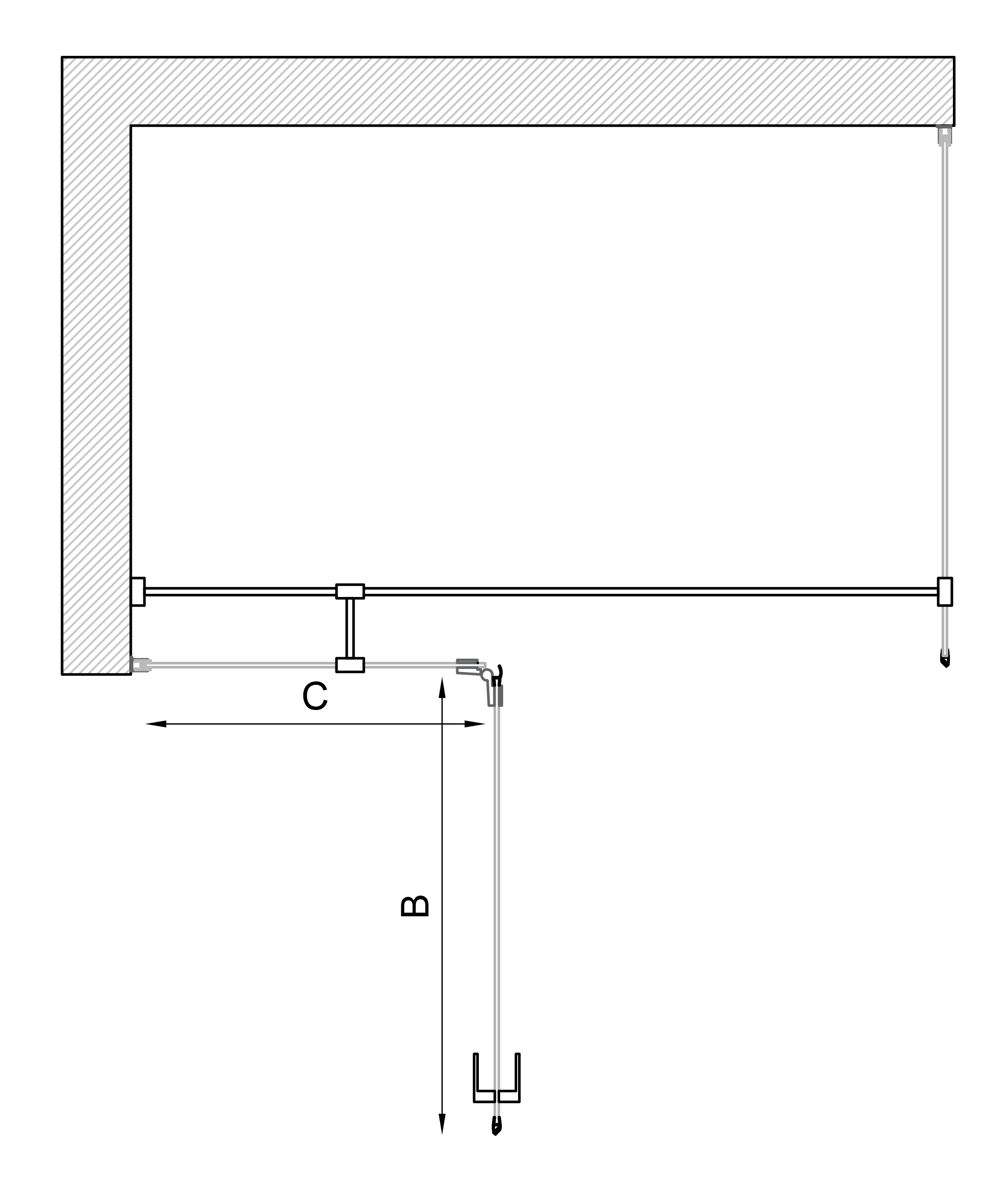

B / C / D Boyutu
B boyutu, camın başladığı noktadan manyetik şeridin bulunduğu kapı uç noktasına kadar olan genel kapı ölçüsüdür.
Yani B ölçüsü, menteşeli kapının toplam açılım alanını ifade eder.
C Boyutu
C boyutu, duvardan kapının gösterildiği mesafe aralığıdır. Kapı açılım alanını belirlerken çevredeki kullanım alanları dikkate alınmalıdır.
D Boyutu
D boyutu, duşakabinde kalan net giriş alanını ifade eder. Bu alan, duş kabinine rahat giriş çıkış yapılabilmesi açısından önemlidir.
Kapı Boyutu Seçerken Nelere Dikkat Edilmeli?
Kapı ölçüsü belirlenirken duş alanı çevresindeki tüm engeller dikkate alınmalıdır. Lavabo, klozet, banyo dolabı, havlupan veya duvar çıkıntıları kapı hareket alanını etkileyebilir.

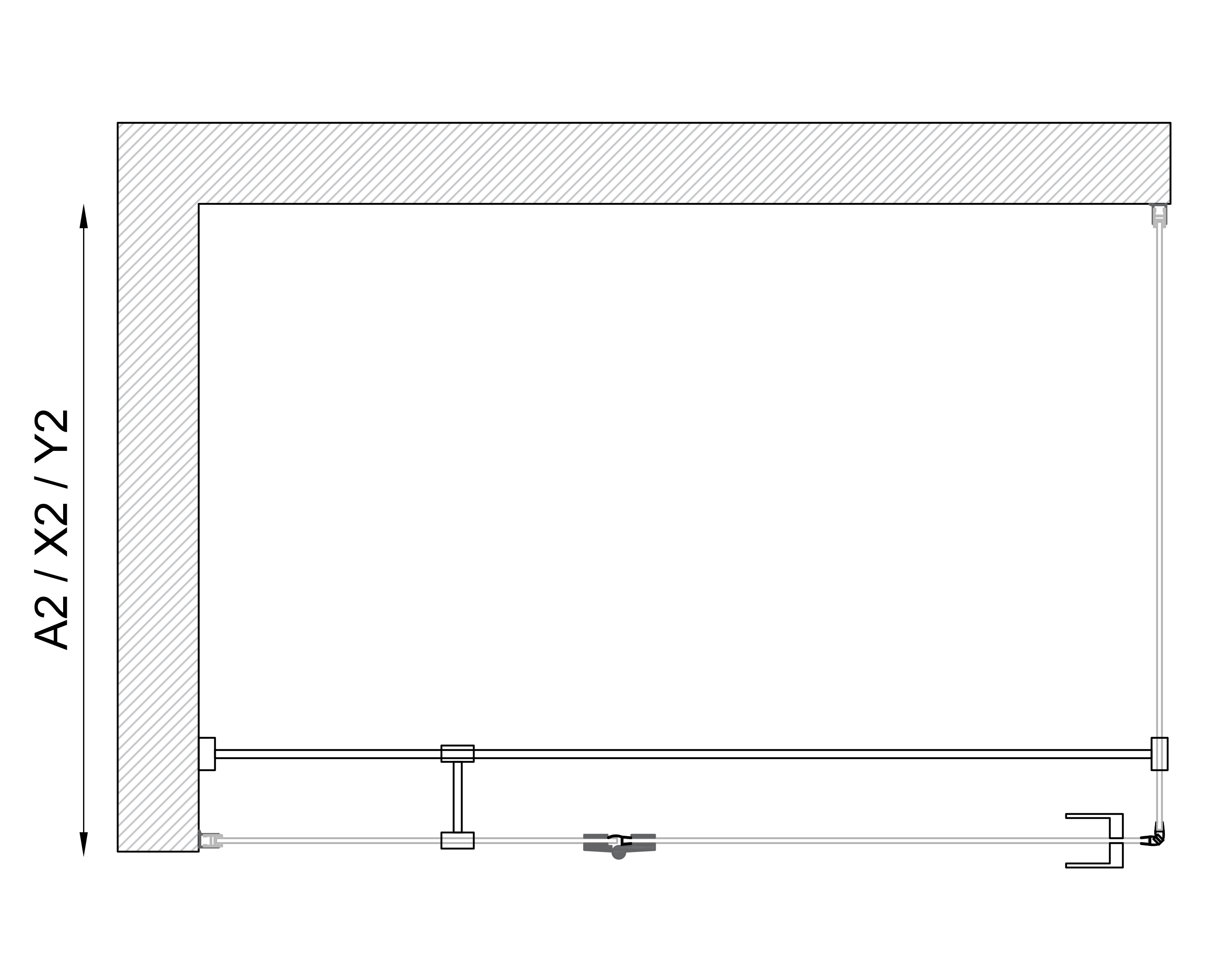

A2 / X2 / Y2 Boyutu
A2 boyutları dış boyutlardır. Duş kabinin genel boyutları duş teknesine göre uyarlanmıştır.
X2 boyutları duş kabin profilinin dış kenarına olan boyutlardır.
Y2 boyutları camın ekseni / noktasına göre olan boyutlardır.
A2 / X2 / Y2 ürünün kısa kenarıdır. Örneğin A1 / X1 / Y1 ölçüsü 1200 mm ise, A2 / X2 / Y2 ölçüsü 800 mm olarak belirlenebilir.

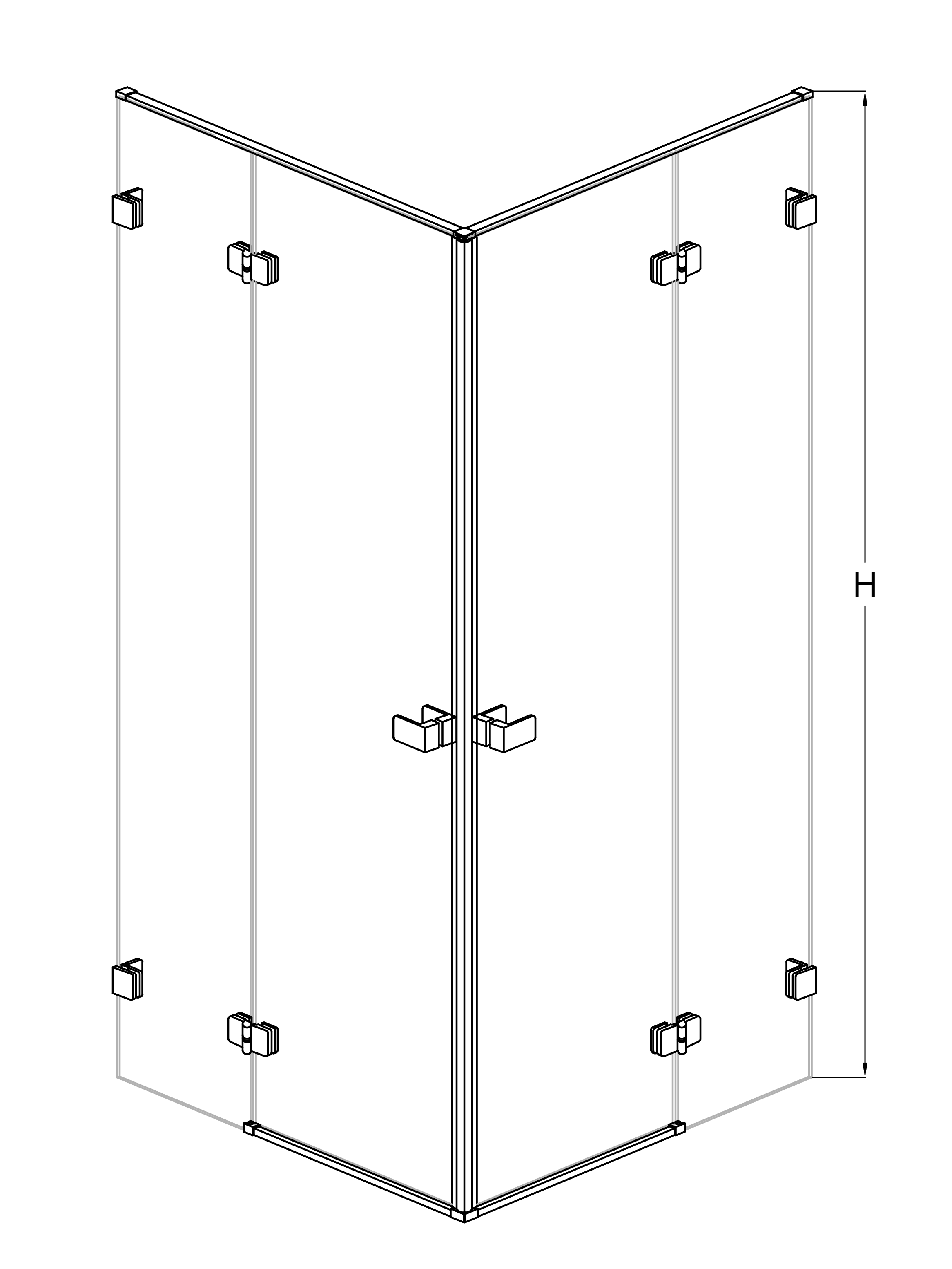

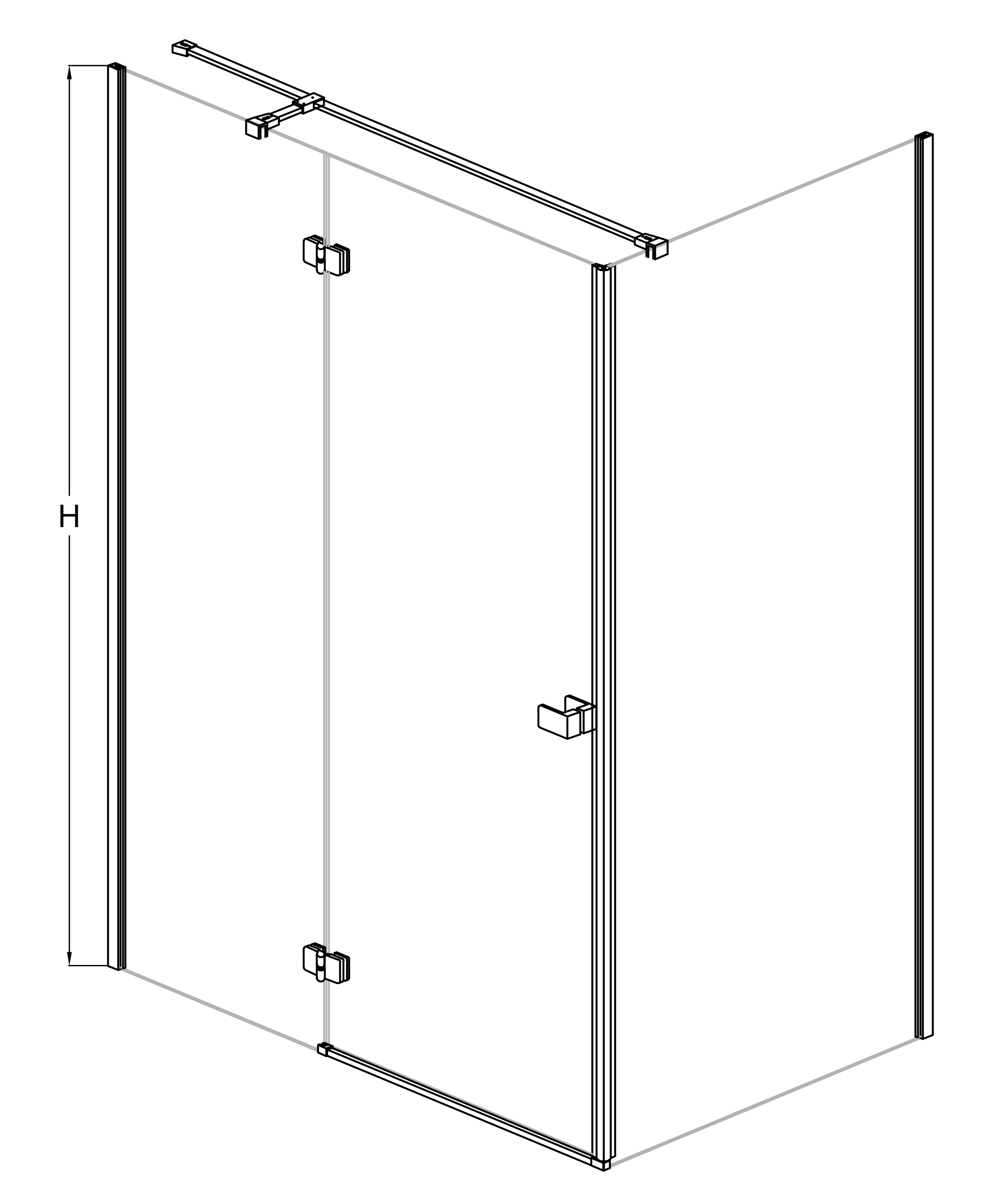

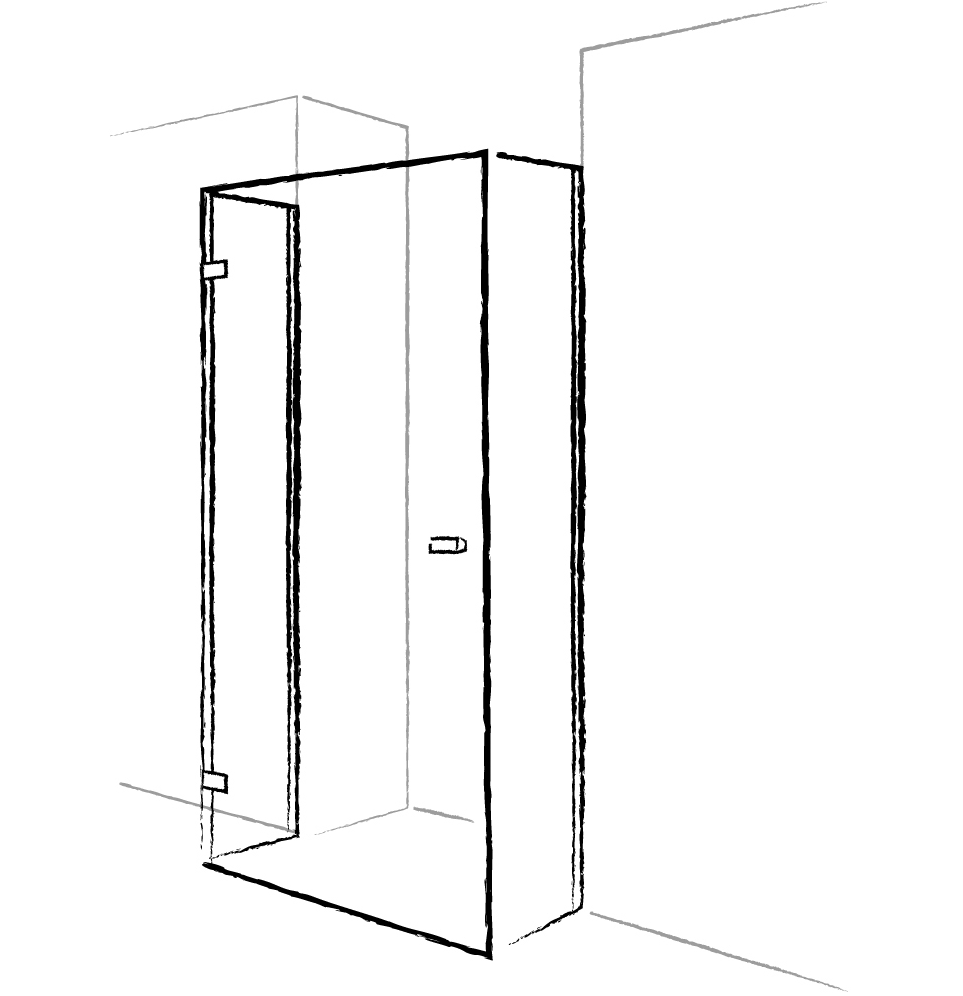

H Boyutu / Yükseklik Ölçüsü
H ölçüsü, zeminden duşakabinin bittiği üst noktaya kadar olan yükseklik ölçüsüdür.
Fiyat uygunluğu açısından H seçimi yapılırken standart ölçüler tercih edildiğinde daha avantajlı sonuç alınabilir.
H ölçümü yapılırken üst alanda kiriş, tavan düşüklüğü veya benzeri engeller varsa ölçü bu engellerin altında bitecek şekilde alınmalıdır.
Duvar Bitimi Profil Keşfi
Duvar bitimi profil seçildiğinde, duvarlarda yaklaşık -5 mm ile +15 mm arasında ayarlanabilen profil imkanı sunulur.
Eğer zemin veya duvar terazisi bundan daha fazla bozuk ise zemin düz bir eşik ile düzeltilmelidir.

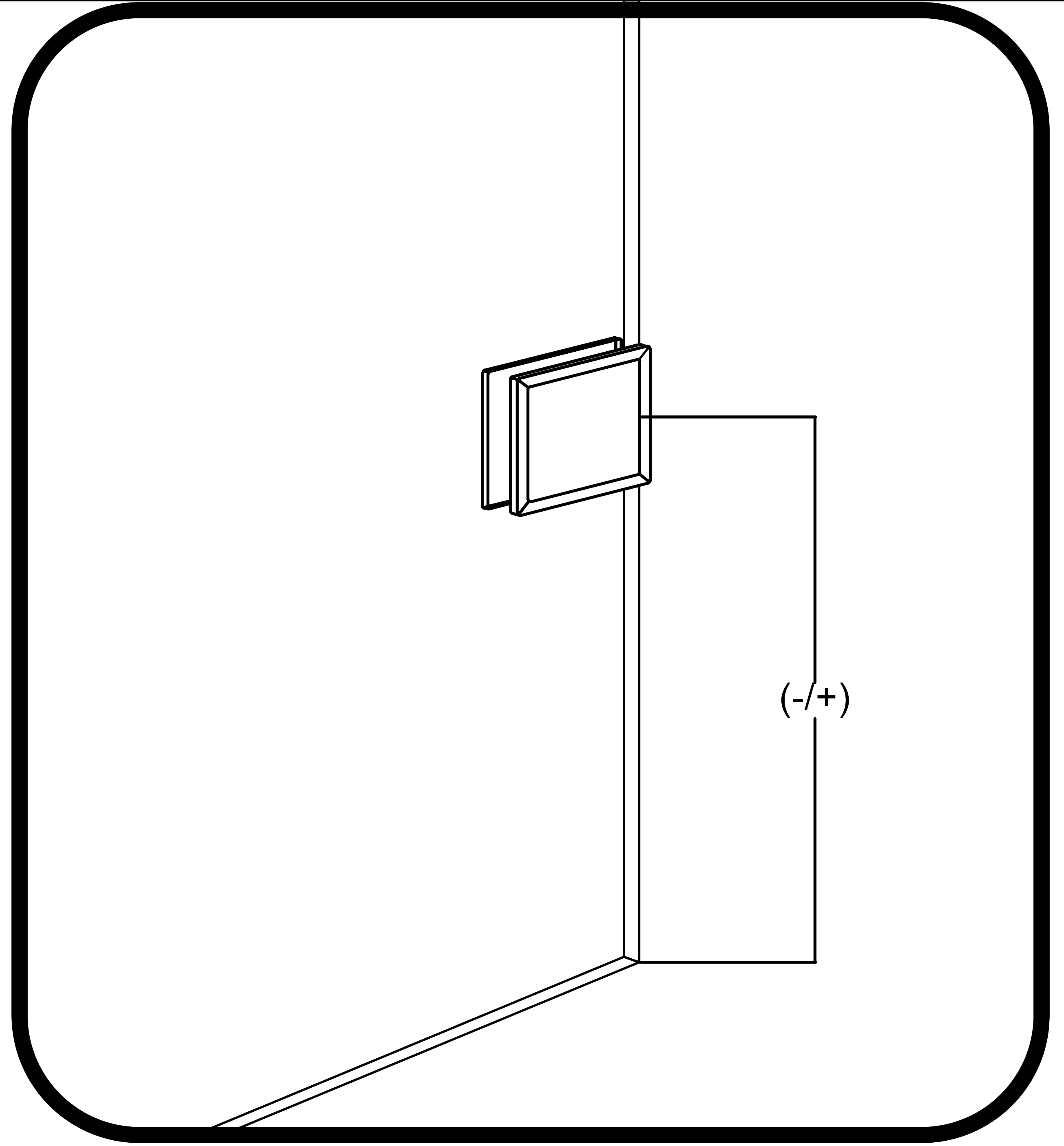

Duvar Bitimi Cam
Duvarlarınızı cam ile bitirmek istiyorsanız duvarların net terazide olması gerekir.
Bu uygulamada ölçüler milimetre hassasiyetinde alınmalı; duvar, zemin ve cam bitiş noktaları dikkatli şekilde kontrol edilmelidir.
Zemin Eğriliği ve Kot Ölçüleri
Zemin eğriliği, kot farkı ve engelleyici ölçüler keşif sırasında mutlaka kontrol edilmelidir.
Duşakabin montajının sağlıklı yapılabilmesi için zemin terazisi net şekilde değerlendirilmelidir.
A1 / X1 / Y1 Duvar Terazisi
A1 / X1 / Y1 yani uzun kenarın arkasındaki duvarın terazi ölçüleri kontrol edilmelidir.
Duvar eğriliği, profil veya cam bitimi seçimine doğrudan etki eder.
A2 / X2 / Y2 Duvar Terazisi
A2 / X2 / Y2 yani kısa kenarın arkasındaki duvarın terazi ölçüleri belirtilmelidir.
Kısa kenardaki duvar eğriliği, montaj profilinin doğru konumlanması için önemlidir.
Cam Delik / CNC Kesim Ölçüsü
Zeminde standart olarak 200 mm, üretimden gelen cam delik veya CNC kesimi için belirli ölçü olarak değerlendirilir.
Eğer bu noktada tesisat veya engelleyici bir detay varsa, zeminden yukarıya doğru ölçü bildirilmelidir.
ÖLÇÜLERİNİZİ BELİRLEYİN, DUŞAKABİN TASARIMINIZI BAŞLATIN
Doğru duşakabin tasarımı; ürün sistemi, form seçimi, ölçü yapısı, kapı açıklığı, yükseklik ve duvar terazisi gibi teknik adımların doğru belirlenmesiyle başlar.
BEVEL Ölçü Rehberi sayesinde kare, dikdörtgen, düz duvar, menteşeli, kayar veya separatör sistemler için gerekli ölçüleri adım adım inceleyebilir; ardından konfigüratör üzerinden kendi duşakabin tasarımınızı oluşturabilirsiniz.
